企業で使用されるVPNといえば、「IPsec VPN」です。
IPsecはRFCで標準化されているプロトコルなので、実装されている機器同士であれば、VPN接続出来るように思うのですが、実装のされ方が、メーカー・機器によって異なる為、実際はすんなりとは接続出来ません。
「接続出来ない」という表現は間違って、正確には、設定項目が機種によって、バラバラなので、「設定を合わせる事が出来ない」というのが、正しい表現になります。
ささ実際に異なるメーカー機器間で、IPsec VPN接続しようとして、「設定が合わずに接続できない」「どこを合わせれば良いのか分からない」と悩んだ方も多いと思います。
今回、企業ネットワークで広く使われいてるネットワーク機器である、「FortiGate」と「YAMAHA RTX」を使用して、異機種間でIPsec VPN接続していきたいと思います。
本記事では、実際にFortiGateとYAMAHA RTX間でIPsec VPNを構築を行い、設定例と注意点を解説します。これから異機種間VPNを構築する方や、接続トラブルで悩んでいる方の参考になれば幸いです。
「FortiGate」と「YAMAHA RTX」の対応するVPN方式
FortiGateの対応するVPN方式
FortiGateは、Fortinet社製のUTM機器で、セキュリティ機能とVPN機能を兼ね備えています。
FortiGateで利用出来るVPN接続方式には、”IPsec VPN" "SSL-VPN" "L2TP over IPsec" "PPTP"と、UTMという商品カテゴリでありながら、多数のVPN方式に対応しています。但し、サイト間で使用するVPNといえば、安定性と安全性から「IPsec VPN」を利用する事が一般的です。
SSL-VPNは、セキュリティの懸念から、FortiOS v7.6以降、多くの機種で使用出来なくなる接続方式です。こちらに関して、記事を記載していますので、ご覧いただけると幸いです。
また、話は少し逸れますが、リモート接続でも「IPsec VPN」が利用されますが、”接続出来ない”という声をよく聞きます。実情や対処方法を複数記事にしてますので、是非ご覧いただけると幸いです。
YAMAHA RTXの対応するVPN方式
一方、YAMAHA RTXシリーズは、高い安定性と柔軟な設定が特徴のルーターです。
ささ日本製で、情報が豊富というところも、YAMAHAの安心感に一役かっています。
YAMAHA RTXで利用出来るVPN接続方式は、"IPsec VPN" "L2TP over IPsec" "L2TPv3 over IPsec" "PPTP" "IPIP"と、こちらも多数の方式に対応しています。ただし、こちらも、安定性・安全性から、拠点間VPNで最も利用されるのは「IPsec VPN」です。
異機種間IPsec VPNでは、ベンダー独自仕様の違いを意識しながら、IKEやIPsecの共通項目を正確に合わせることが重要になります。
こちらも、少し話が逸れますが、YAMAHA RTXで、IPoE回線に接続した際の設定方法を記事にしておりますので、もし、ご覧いただけると幸いです。
「FortiGate」「YAMAHA RTX」IPsec VPN構築
それでは、FortiGateとYAMAHA RTX（異機種間）で、IPsecVPN接続を行っていきたいと思います。
その前に、簡単ですが、「IPsecVPN接続検証構成」と「異機種間VPN接続のポイント」を紹介させていただき、その後、FortiGate、YAMAHA RTX、それぞれの設定をご説明して参ります。
1. 検証構成
今回、検証で構築した構成を以下に記載します。かなりシンプルなVPN構成になります。
2. 異機種間IPsec VPN接続のポイント
ポイントは、当たり前ですが、”お互いの機器のトンネル設定項目の値を合わせる事”です。
以下に合わせるべき、トンネル設定項目を記載します（用語はYAMAHAより引用）
- 認証アルゴリズム
- 暗号化アルゴリズム
- ハッシュアルゴリズム
- PFSのON/OFF
- DH(Diffie-Hellman)グループ
- ISAKMP SAの寿命（Phase 1）
- IPsec SAの寿命（Phase 2）
- 交換モード(exchange mode)
- Keepalive機能
- IDの設定
その他（フィルター設定、NAT設定等）は、同機種間と同じですので、上記項目を、各機種の設定項目名に翻訳して、きっちり合わせられれば、IPsec VPNは問題なく接続する事が可能なはずです。
3. YAMAHA RTX側のIPsec VPN設定

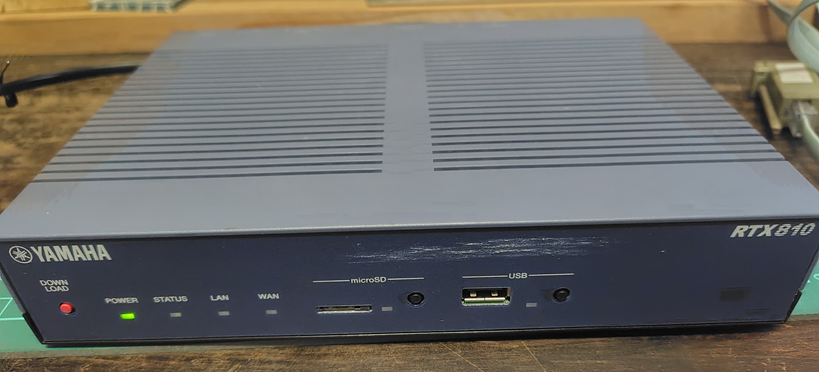

今回、接続に使用するYAMAHAルーターは、少し古い機種になります「YAMAHA RTX810」です。
先程、ポイントとしてご紹介したトンネル設定項目を、YAMAHAルーターのコマンドに合わせて決めます。
| 設定項目 | 設定値 |
|---|---|
| 認証アルゴリズム | pre-shared-key text P@ssw0rd |
| 暗号化アルゴリズム | aes-cbc |
| ハッシュアルゴリズム | sha256-hmac |
| PFSのON/OFF | pfs on |
| DH(Diffie-Hellman)グループ | modp1024（DHグループ2） |
| ISAKMP SAの寿命（Phase 1） | 28800秒 |
| IPsec SAの寿命（Phase 2） | 28800秒 |
| 交換モード(exchange mode) | - |
| Keepalive機能 | DPD 3 20 |
| IDの設定 | ・local address 192.168.20.254 ・remote address 1.1.1.1 ・local id 192.168.20.0/24 ・remote id 192.168.10.0/24 ・local name rtx810 |
YAMAHA RTXでは、コマンドベースでIKEおよびIPsecの設定を行います。設定値は、FortiGateの初期値を見ながら決めました。
上記設定値を入れた、トンネル設定箇所は以下のようになります。
tunnel select 1
description tunnel fortigate
ipsec tunnel 101
ipsec sa policy 101 1 esp aes-cbc sha256-hmac
ipsec ike always-on 1 on
ipsec ike encryption 1 aes-cbc
ipsec ike esp-encapsulation 1 on
ipsec ike group 1 modp1024
ipsec ike hash 1 sha256
ipsec ike keepalive log 1 on
ipsec ike keepalive use 1 on dpd 3 20
ipsec ike local address 1 192.168.20.254
ipsec ike local id 1 192.168.20.0/24
ipsec ike local name 1 rtx810 key-id
ipsec ike pfs 1 on
ipsec ike pre-shared-key 1 text P@ssw0rd
ipsec ike remote address 1 1.1.1.1
ipsec ike remote id 1 192.168.10.0/24
ipsec auto refresh 1 on
ip tunnel tcp mss limit auto
tunnel enable 1その他、ルーティング設定、フィルター設定※、NAT設定が必須になります。
※別途、インターフェイスのINフィルターに適用が必要です
ip route 192.168.10.0/24 gateway tunnel 1
ip filter 1000 pass * * udp * 500
ip filter 1001 pass * * esp * *
nat descriptor masquerade static 1 1 192.168.20.254 udp 500
nat descriptor masquerade static 1 2 192.168.20.254 espIPSec VPNに必要な、入力コマンドは以上になります。
続いては、FortiGateの設定を行います。
4. FortiGate側のIPsec VPN設定
今回接続に使用するのは、「FortiGate 60F」です。
FortiGateでは、GUIベースでIKEおよびIPsecの設定を行います。YAMAHA RTX側とトンネル設定値を一致させることが重要です。
まずは、VPNウィザードを使用して、自動でIPsecトンネルおよび、ポリシー、ルーティングまで作成してしまい、その後、IPsecトンネルの設定値を合わせていく作業を実施します。VPNウィザードを使用する事で、かなり工数の削減が可能です。
VPNウィザード実施
① テンプレート：サイト間、NAT設定：サイト間はなし、FortiGateで進めます

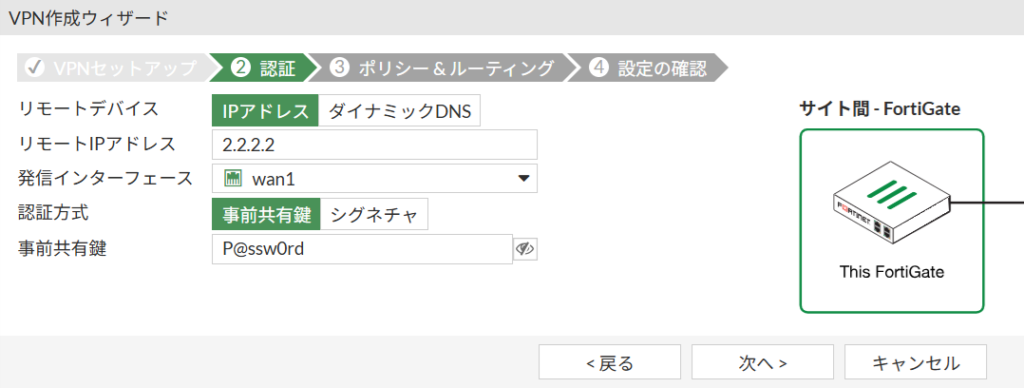

② 先程決めた、VPN設定項目を埋めていきます

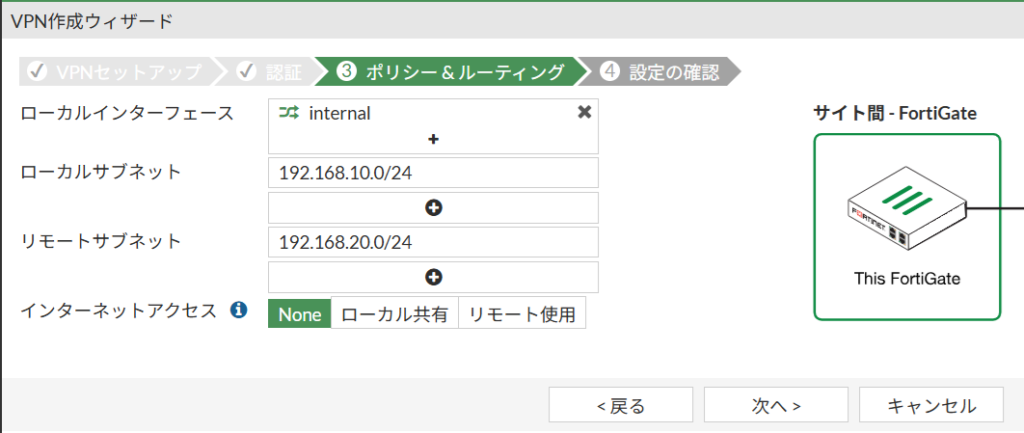

③ ローカルインターフェースは：internal、ローカルサブネット、リモートサブネットはYAMAHAではIDの値を入力
④ 設定の確認を行い、VPNを作成します
VPN設定変更
VPNウィザードで作成すると、一部VPN設定値が自動で入力されてしまう為、VPNトンネル作成後に、個別に設定値を変更していく必要があります。

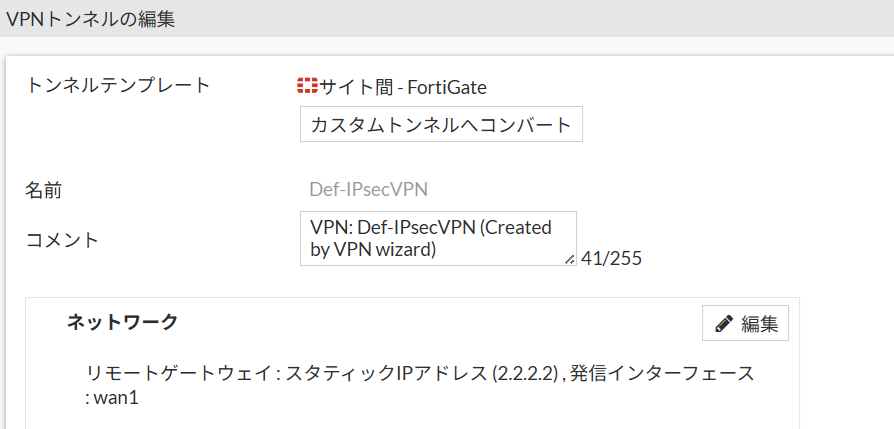

① ウィザードで作成したVPN設定を変更する為、「カスタムトンネルへコンバート」します
② 認証項目、IKEモード：「アグレッシブ」、ピアオプション：「任意のピアID」に変更

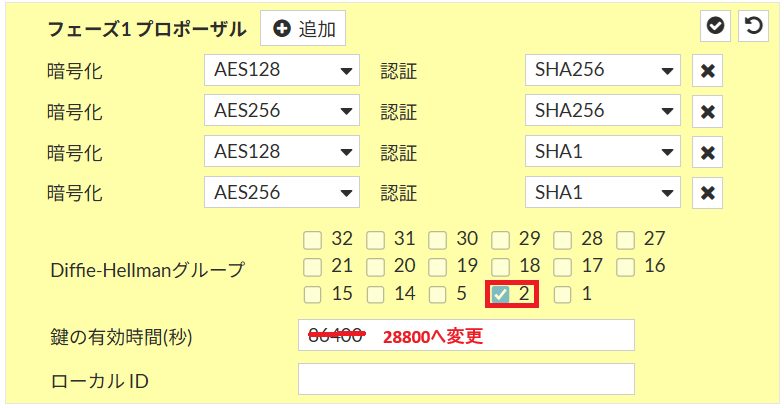

③ フェーズ1項目、DHグループ：「2」、鍵の有効時間：「28800」に変更

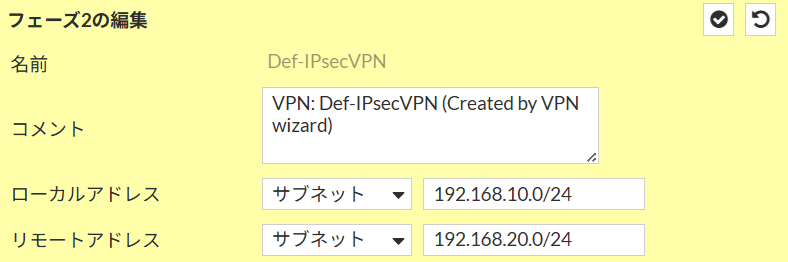

④ フェーズ2項目、アドレスグループになっていたローカルアドレスとリモートアドレスを念の為、以下のように変更

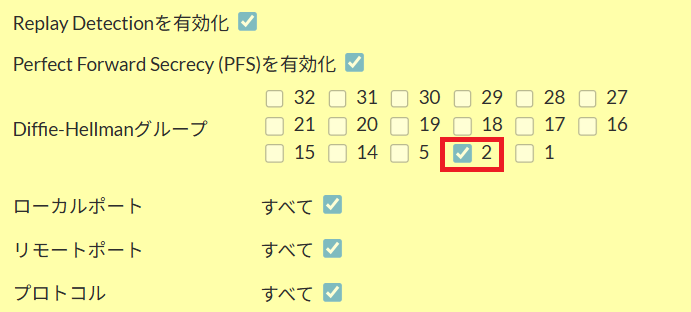

⑤ フェーズ2のDHグループも「2」に変更
以上で変更は完了です。
VPNウィザードを使用して、VPNトンネルを作成しているので、ポリシーやスタティックルートは自動で追加されていますので、特に触る必要はありません。
VPN接続確認とトラブルシューティング
YAMAHAルーターでVPN接続を確認

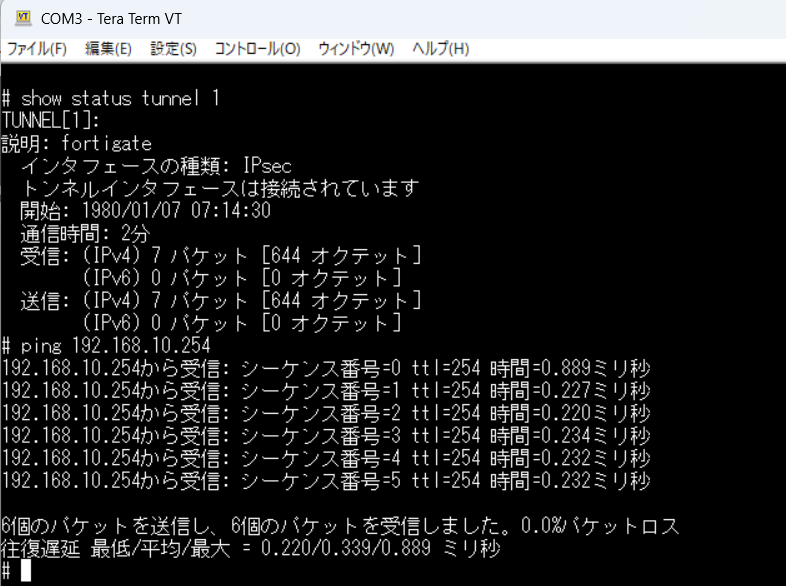

トンネルステータスを確認すると、トンネルアップしています。また、FortiGateのLAN側IPアドレスまで、問題なくPingも飛びます。
FortiGateでVPN接続を確認

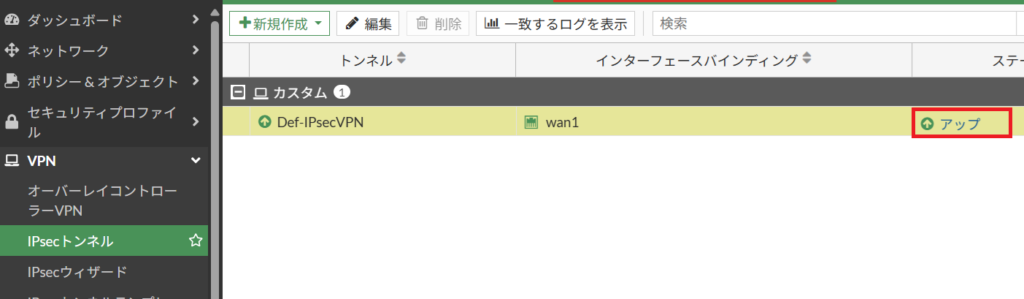

FortiGateの、VPNトンネルステータスを確認しますが、もちろん、こちらも「アップ」しています。
これで、FortiGateとYAMAHAルーター間のIPsec VPNの接続が確認とれました。
＜参考＞トラブルシューティング
トラブル事例を１つご紹介したいと思います。
上記設定を行ったのですが、VPNトンネルがいつまで経っても「アップしない」というケースがありました。ログを確認しても、特にエラーは出ておらず、原因がなかなか掴めませんでした。
その後、一つ一つ設定を確認していき、原因が分かりました・・
理由：YAMAHAルーターで ”ipsec auto refresh on" を入れ忘れた為！
トンネル設定に、"ipsec auto refresh 1 on" が入っていても、全体設定で、"ipsec auto refresh on" が入っていないと、トンネル設定内の "ipsec auto refresh 1 on" はOFFのままです。
OFFのままだと、IKEの鍵交換が行われませんので、いつまでたっても、IPsec VPNトンネルは接続されません。
必ず、"ipsec auto refresh on" を入れるようにしてください。
まとめ
FortiGateとYAMAHA RTXの異機種間IPsec VPNは、設定ポイントを押さえれば安定した拠点間接続が可能です。本記事の設定例と注意点を参考に、トラブルの少ないVPN構築を目指してみてください。
