NURO光ルーターでVPN接続する方法＜MAP-Eの場合＞

2024年10月27日2024年12月17日

以前、NURO光ルーター（F660A）環境で、リモートVPN接続する方法をご紹介しました。

あわせて読みたい

NURO光ルーターでVPN接続する方法自宅のインターネットは「NURO光」NURO光は、速度的には全く問題ないところか、かなり早くて満足しています。ただ、不満な点もあります。それは、「自前のルーター設...

私の自宅環境は、相変わらず、以前ご紹介した以下のような環境で使用できています。

接続の詳細は、上で紹介している記事をご確認下さい。

現在のNURO光環境で、リモートVPN接続を行う為には、前提条件がありまして、NURO光の通信方式が「デュアルスタック方式」であること。

デュアルスタック方式とは、
IPv4アドレスとIPv6アドレスを同時に利用できる方式の事で、わが家のF660Aは、IPv4グローバルアドレスと、IPv6グローバルユニキャストアドレスが割り当てられてます。

この方式のポイントは、NURO光ルーターF660A WANポートに、IPv4グローバルアドレスが割り振られるというところで、このIPv4グローバルアドレスを、占有して利用が可能です。

このような環境の為、外出先どこからでも、F660A WANポートに割り当てられた、IPv4グローバルアドレス宛にVPN接続を行えます。

ただ、最近NURO光回線を開通された方のお話で、

「VPNが接続できない！！」

これは、ルーター機種や設定の問題ではないらしく、NURO光の通信方式が変わった事が原因のようです！！

具体的に、どのように通信方式が変わったかというと、NURO公式ページに以下ような情報が掲載されていました。

「NURO 光」ではIPv4のアドレス枯渇対応として、従来の「デュアルスタック方式（*1）」から「MAP-E方式」に徐々にシフトしています。
https://www.nuro.jp/ipv6.html

えっっ。これは、非常に大きな仕様変更！！

MAP-E方式とは、
IPv6アドレスは変わらず割り当てられますが、IPv4アドレスの割り当てが違い、1個のIPv4グローバルアドレスを複数ユーザーで共有します。その為、利用できるのは、IPv4グローバルアドレスのあるポート範囲のみ使用可能。その為、VPNなど特定ポートをマッピングするサービスは利用できなくなります。

NURO光を選んだ理由としては、「速度が速い」という事もありますが、「デュアルスタック方式」を利用できる点も魅力だったのです。まぁ、以前は普通の事でした。それが、使えなくなってしまうとは・・

これなら、フレッツ光回線（IPoE）を契約して、自前のルーターを使用できる方がよっぽど自由度があります。
NUROさんには、せめて、自前のルーターを使用できるように、是非、仕様を変更していただきたいと強く思います！

とはいえ、この「MAP-E」方式では、以前ご紹介したVPN設定ができません。どうするか？？を検証しましたので、ご紹介したいと思います。

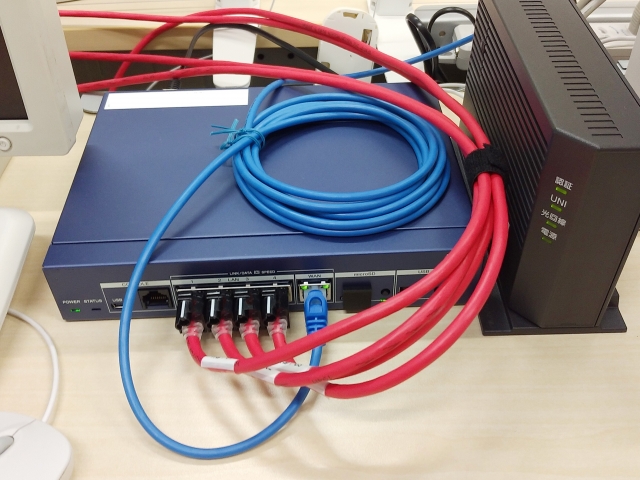

YAMAHAルーターを使用してリモートVPN接続

自宅のNURO光回線の通信方式が「MAP-E方式」だと仮定した場合、

外部からのVPN接続先として、実質「IPv4グローバルアドレス」は使用出来ないと考えました。

そうした場合、「IPv6グローバルユニキャスト」宛てにVPN接続を行ってみたいと思います。

YAMAHAルーター設定

リモートVPN接続方式は、「L2TP over IPsec」

設定は、IPv4の場合と同様の設定を行います。
設定内容は「NURO光ルーターでVPN接続する方法」を参照ください。

以下、ipv6関連の追加設定を行います。

・ LAN1インターフェイスでIPv6アドレスを使用します

#ipv6 lan1 address auto

・取得したIPv6アドレスを確認します

#show ipv6 address
LAN1 scope-id 1 [up]
Received: 25 packets 1912 octets
Transmitted: 3 packets 218 octetsグローバル 240d:1a:2c8:b200:2a0:XXXX:XXXX:XXXX/64 (lifetime: 77979/77979)

・取得したIPv6アドレスをTunnelインターフェイスのIPsecローカルアドレスに設定します

#tunnel select 1
#ipsec ike local address 1 240d:1a:2c8:b200:2a0:XXXX:XXXX:XXXX

F660A IPフィルター設定

自宅のNURO光ルーターF660Aは、IPv6の「SPI（ステートフルインスペクション）が有効になってます。

その為、IPv6フィルターで、外部からYAMAHAルーターに割り当てられているアドレスを通してあげます。
（通すポートはL2TP用だけで構いませんが、今回はAllで設定）

クライアントPCより接続

Windows 10 PCから、IPv6グローバルユニキャストアドレスへ「L2TP over IPsec」接続をします。
接続は、スマホのデザリング経由で行いますので、インターネット上からのアクセスになります。

すると、暫く時間がかかり、「接続できません」

ただ、ルーターのログを確認すると、瞬間VPN接続は出来ているようです。それも1台で２つVPNトンネルが・・

Windows PCは、IPv6アドレスを２つ持つので、そのためかなと思います。

FortiGateを使用してリモートVPN接続

自宅にある、VPN接続可能なネットワーク機器は、あと「FortiGate 60F」がありますので、IPv6アドレスを使用したリモートVPN接続を検証してみたいと思います。

FortiGateは、リモートVPN接続方式は以下の方法があります

■ FortiClientを使用
・SSL-VPN接続方式
・IPsec VPN接続方式
■ Windows標準クライントを使用
・L2TP over IPsec接続方式
・PPTP接続方式

どの接続方式にするか、検討している段階で、以下のFortiGate Knowledgeを見つけました。

Dual stack IPv4 and IPv6 support for SSL VPN

Dual stack IPv4 and IPv6 support for SSL VPN servers and clients enables a client to establish a dual stack tunnel to allow both IPv4 and IPv6 traffic to pass through. FortiGate SSL VPN clients also support dual stack, which allows it to establish dual stack tunnels with other FortiGates.

Users connecting in web mode can connect to the web portal over IPv4 or IPv6. They can access bookmarks in either IPv4 or IPv6, depending on the preferred DNS setting of the web portal.
https://docs.fortinet.com/document/fortigate/7.0.0/new-features/766455/dual-stack-ipv4-and-ipv6-support-for-ssl-vpn

「SSL-VPN接続方式」であれば、IPv6グローバルユニキャストアドレスでVPN接続し、IPv4アドレス通信する事が可能かもしれません。

また、上記文書の中に、FortiClientはv7.0であれば、IPv4 and IPv6デュアルスタックに対応しているようです。

早速試してみました。
